作為領先的第三方測試服務提供商，沃特集團一直關注無線通訊領域的最新技術與發展，專業能力涵蓋安規；EMC；RF；藍牙/Zigbee等短距無線設備；2G/3G/4G/5G等長距無線設備；寬帶電力網絡；以及針對Qi協議的無線充電測試等。



今天，小沃就與大家分享一下——無線通信頻率在不同范疇中的具體分配：



一、5G NR

二、4G LTE

三、3G WCDMA

四、3G TD-SCDMA

五、2G GSM

六、CDMA2000

七、WiMAX

八、公共安全領域

九、低功耗廣域物聯網（LPWAN）

十、WiFi、藍牙、NFC、RFID

十一、全球衛星導航系統（GNSS）

十二、國內頻譜分配情況

十三、三大運營商頻率劃分

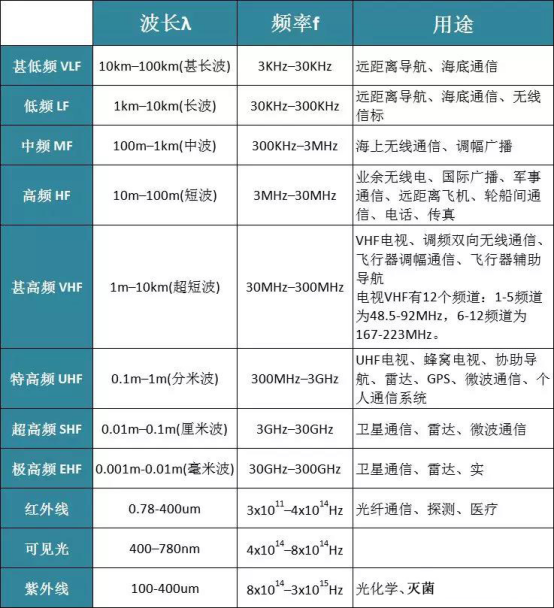

首先看看無線電信號的頻譜如何劃分：







一、5G NR

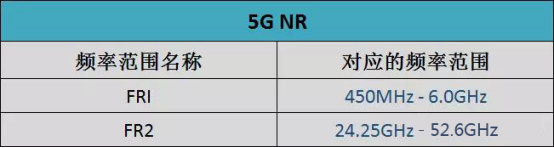

3GPP已指定5G NR 支持的頻段列表，5G NR頻譜范圍可達100GHz，指定了兩大頻率范圍：





① Frequency range 1 （FR1）：就是我們通常講的6GHz以下頻段

·頻率范圍：450MHz - 6.0GHz

·最大信道帶寬100MHz



② Frequency range 2 （FR2）：就是毫米波頻段

·頻率范圍：24.25GHz - 52.6GHz

·最大信道帶寬400MHz

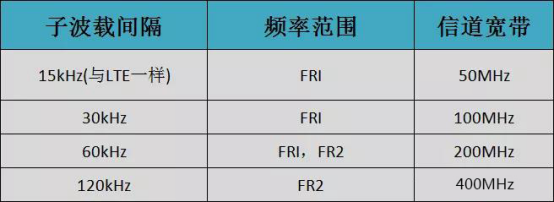

5G NR支持16CC載波聚合。由于5G NR定義了靈活的子載波間隔，不同的子載波間隔對應不同的頻率范圍，具體如下：





5G NR頻段分為：FDD、TDD、SUL和SDL。SUL和SDL為輔助頻段（Supplementary Bands），分別代表上行和下行。與LTE不同，5G NR頻段號標識以“n”開頭，比如LTE的B20（Band 20），5G NR稱為n20。目前3GPP已指定的5G NR頻段具體如下：

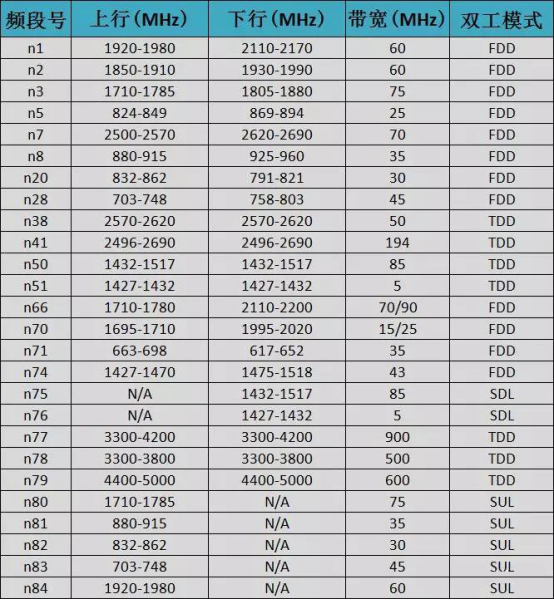

1、FR1 (450 MHz–6000MHz)：

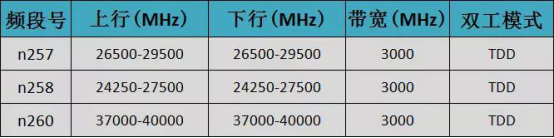

2、FR2：





如上圖所示，5G NR包含了部分LTE 頻段，也新增了一些頻段。目前，全球最有可能優先部署的5G頻段為n77、n78、n79、n257、n258和n260，就是3.3GHz-4.2GHz、 4.4GHz-5.0GHz和毫米波頻段26GHz/28GHz/39GHz。



全球各地5G頻譜分配情況如何呢？

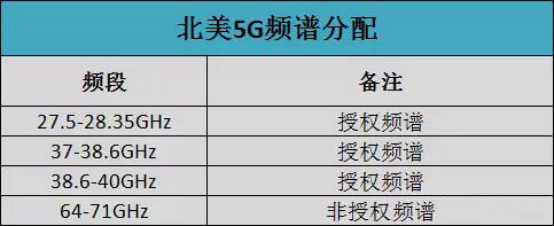

1、北美：



2016年7月14日，FCC投票決定通過分配24GHz以上5G頻譜，成為世界上第一個為5G網絡分配可用頻譜的國家。





2、歐洲：

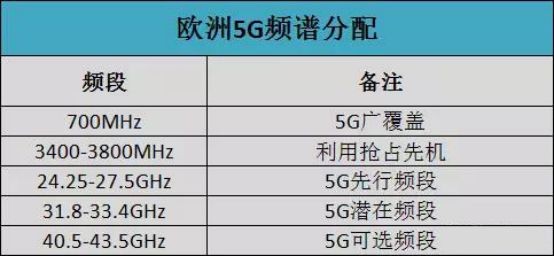

歐盟委員會無線頻譜政策組（RSPG）于2016年6月制定5G頻譜戰略草案，并在歐盟范圍內公開征求意見。2016年11月9日，RSPG發布歐盟5G頻譜戰略。這些頻段是：





3、亞洲：



2010年，APT（亞太電信組織）就同意將700M用于發展移動通信，通常稱為APT700。這段頻譜對應FDD Band 28（703-748/758-803 MHz ）和TDD Band 44（698-806 MHz），被稱為“數字紅利”頻段。



2016年，APT同意了對698-806MHz頻段進行整理的建議，也許會用于未來的5G網絡。APT正在研究470-698MHz, 1427-1518MHz, 3300-3400MHz、4800-4990MHz和大于24GHz頻段，這些頻段也列入了WRC-15的列表中（估計4800-4990MHz頻段會更新）。APT無線組（AWG）計劃于2018年第三季度完成研究。



另外，中、韓、日作為5G的先行者，已在3GHz和5GHz頻段上展開5G測試。韓國和日本還在26.5-29.5GHz頻段上展開5G試驗，希望在2018年冬奧會和2020年奧運會推出5G高頻段移動服務。

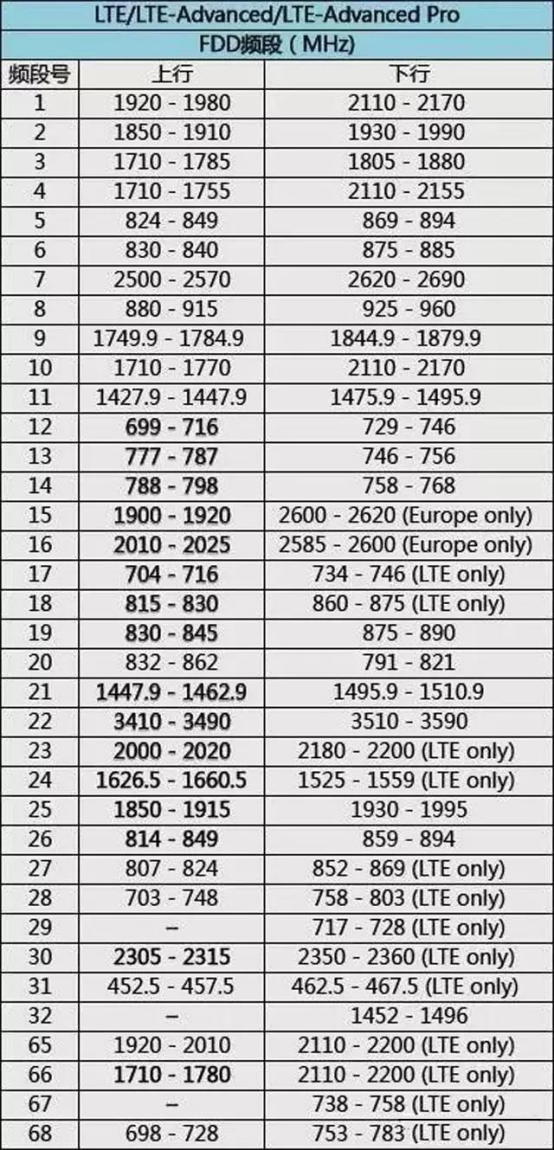

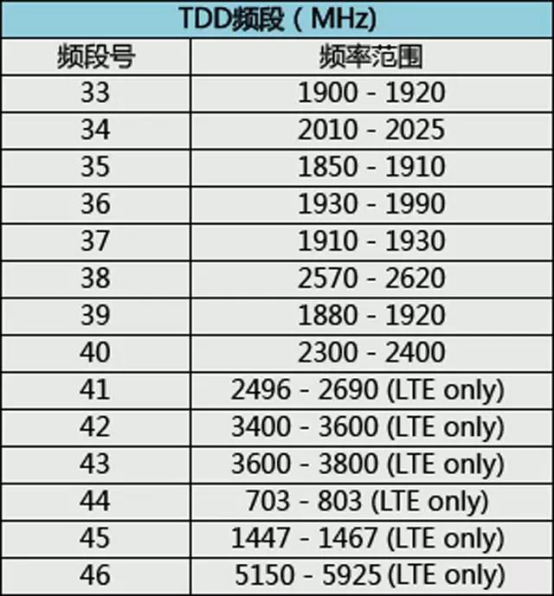

二、4G LTE

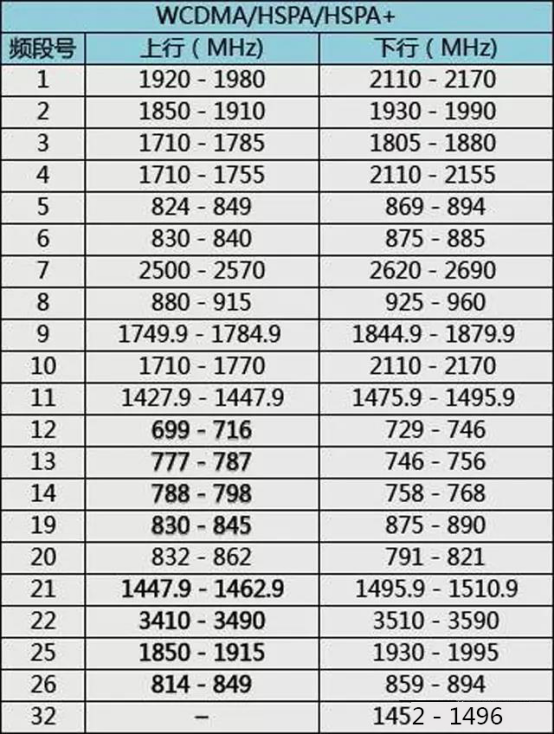

三、3G WCDMA

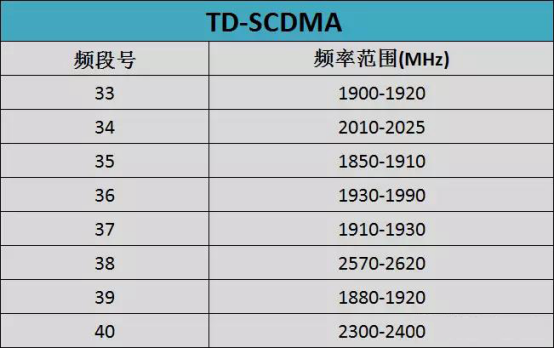

四、3G TD-SCDMA

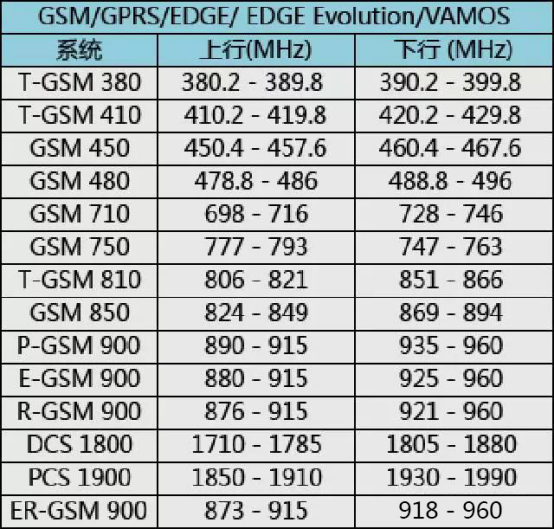

五、2G GSM





備注：



① P-GSM，基準GSM-900頻帶

② E-GSM，擴展GSM-900頻帶（包括基準GSM-900頻帶）

③ R-GSM，鐵路GSM-900頻帶（包括基準和擴展GSM-900頻帶）

④ T-GSM，集群無線系統-GSM

⑤ ER-GSM900，即為Extended Railway GSM 900，在原鐵路通信系統的基礎拓寬了其頻率范圍(TX:873-915，RX:918-960)。

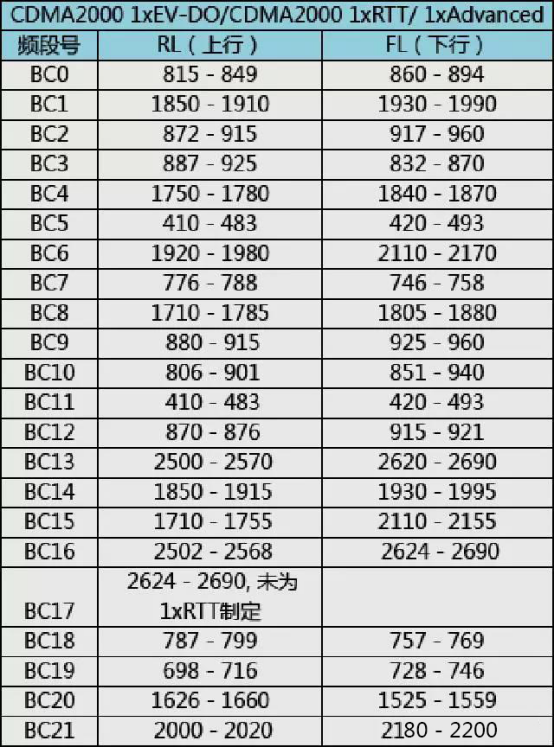

六、CDMA2000

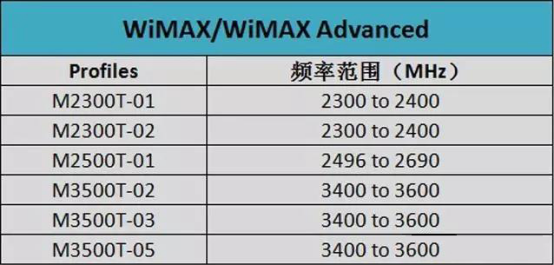

七、WiMAX

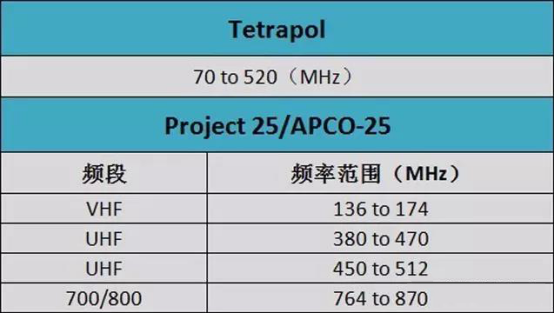

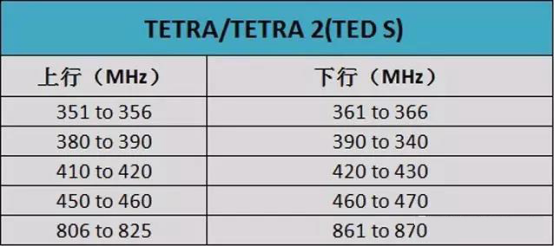

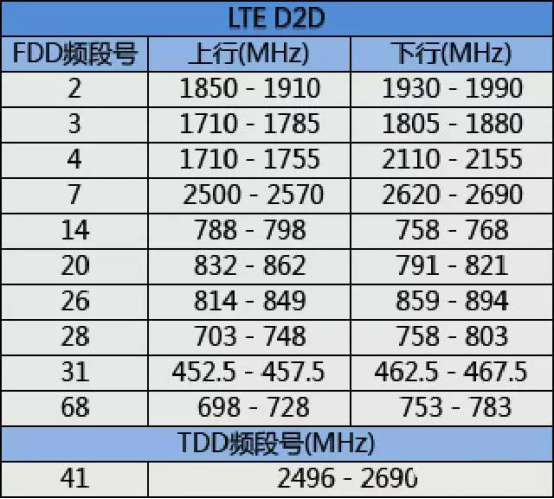

八、公共安全領域

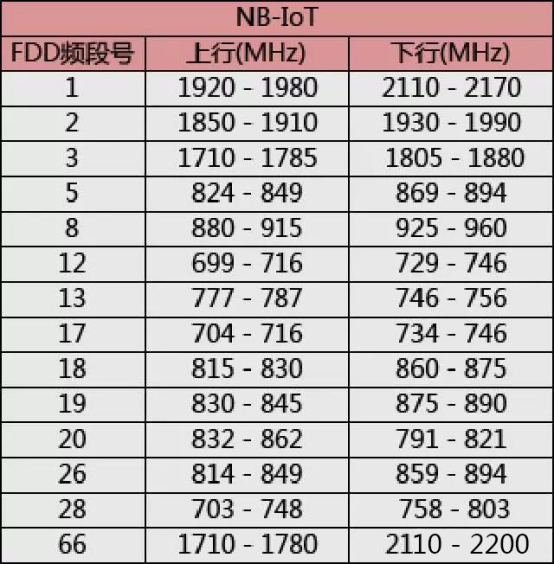

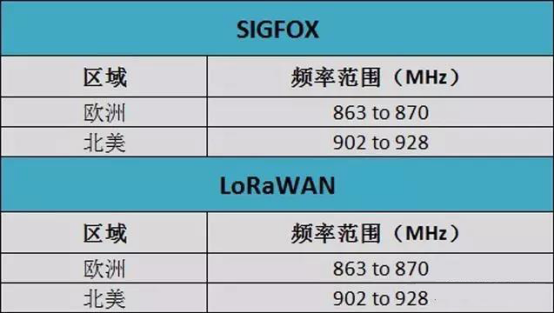

九、低功耗廣域物聯網（LPWAN）

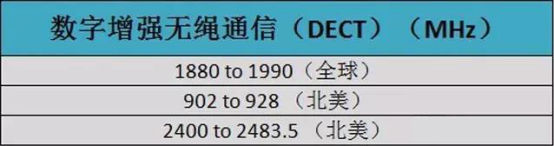

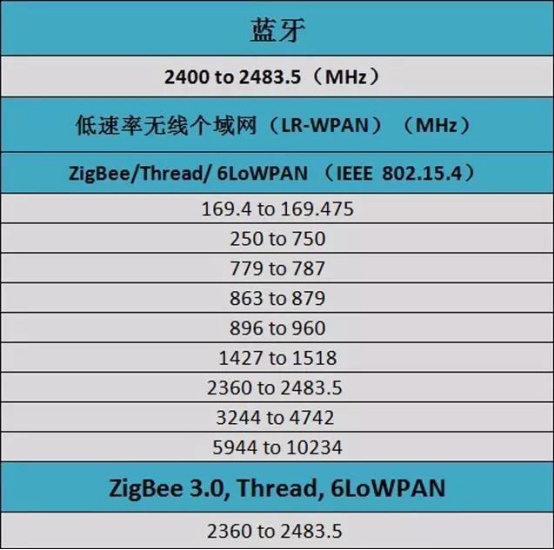

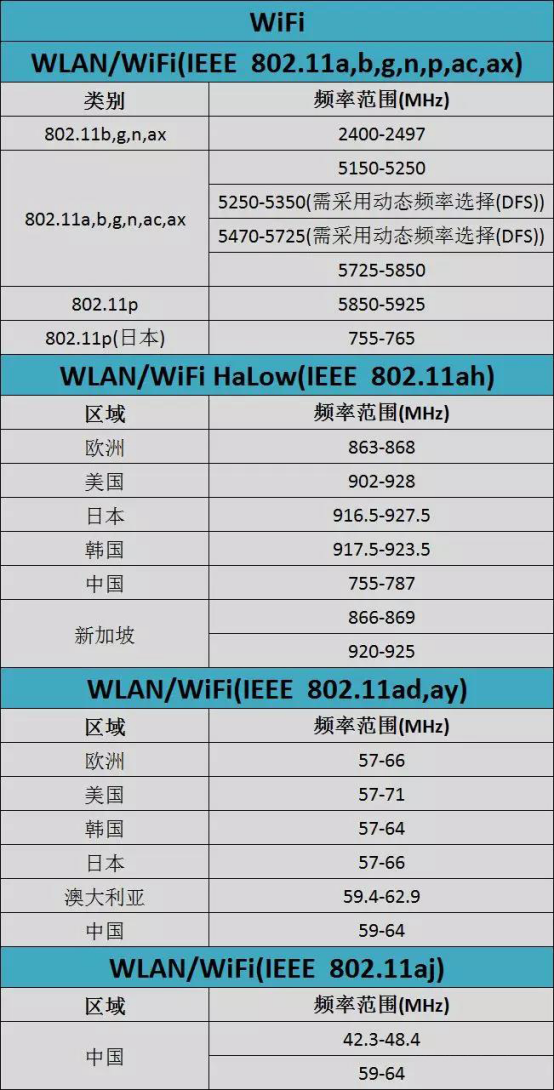

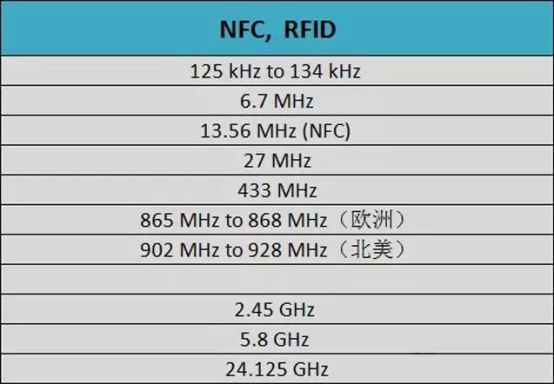

十、WiFi、藍牙、NFC、RFID等其它無線連接

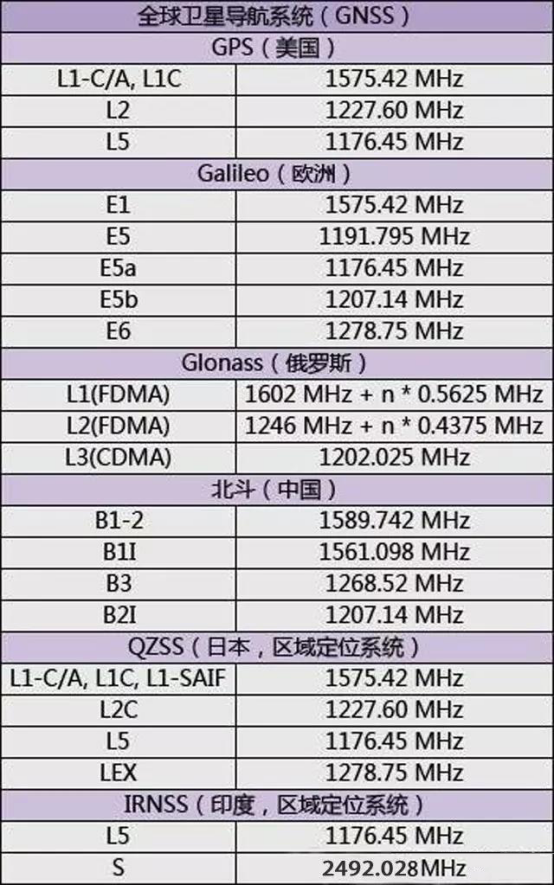

十一、全球衛星導航系統（GNSS）





十二、國內頻譜分配情況

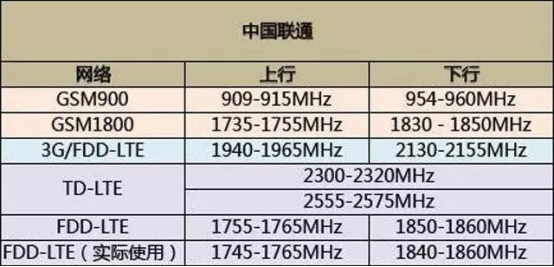

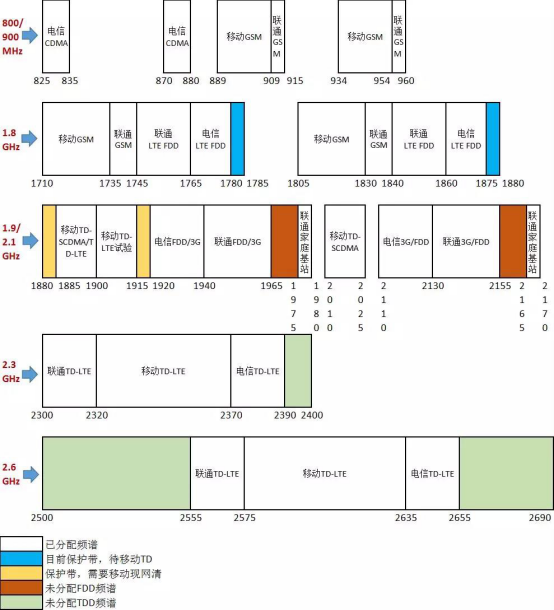

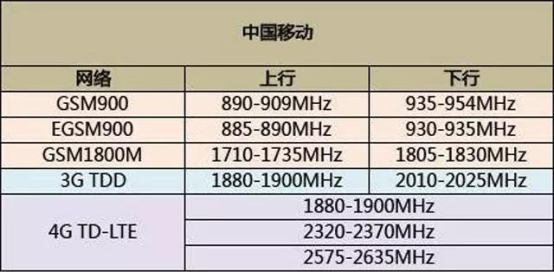

十三、三大運營商頻率劃分





備注：



① 黃色保護帶：原移動用1880-1900（20M），電信用1860-1875（15M），由于TD和FDD之間有干擾，需留1875-1880間的5M出來做隔離帶。電信把小靈通占用頻段（1900-1920）清出來還給移動后，移動就擁有完整的從1880-1920的40M頻段，但隔離帶由移動側出1880-1885間的5M。這樣，電信就可以用1860-1880做完整的20M載波。移動用1885-1920的35M。



② 根據今年6月份《工信部同意關于中國電信使用800M和2100M頻段開展LTE組網的批復》，中國電信可以在CDMA 1X/DO頻段825-835/870－880，1920-1940/2110-2130上重耕LTE FDD。



③ 根據最近《工信部同意關于中國聯通調整部分頻率用于LTE組網的批復》，中國聯通可以在原2G和WCDMA頻段909-915/954-960，1735-1750/1830-1845,1940-1965/2130-2155上重耕LTE FDD。
